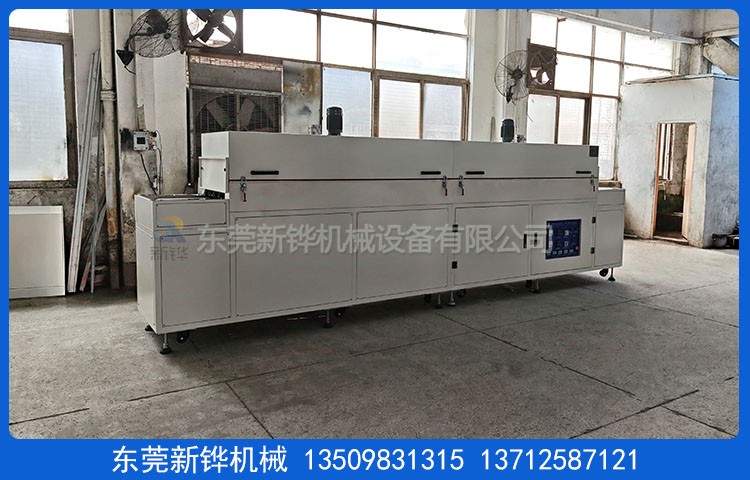

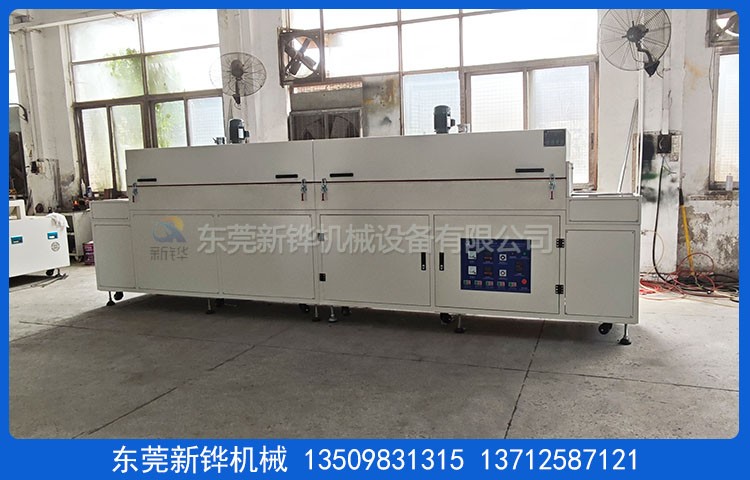

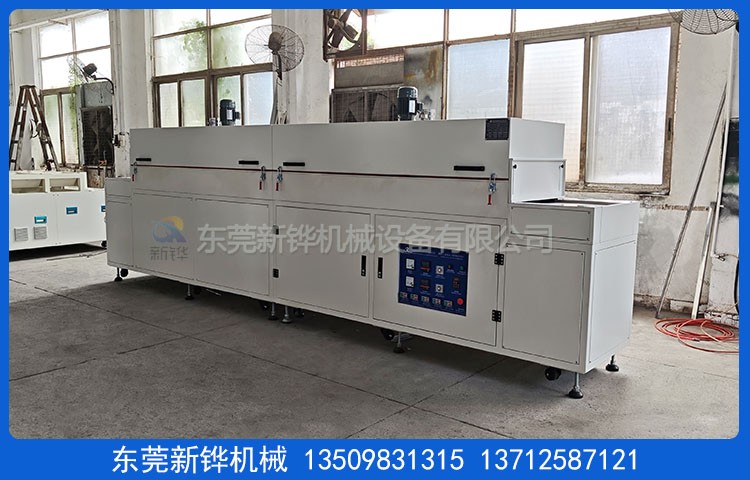

装备名称:丝印表干隧道炉
装备型号:XHSO-5-05-2IR
装备电源:AC380V 3φ 50HZ 20KVA
烘烤尺寸:长4000×宽500×高150mm
形状尺寸:长5000×宽700×高1650mm（以实物为准）
机台结构:入料口:150mm高度；进料段:500mm；加热段:4000mm（2节）;出料段:500mm。
磨练方法:手动掀开+撑杆掩护磨练。
机台定位:分2段拼接，3寸脚轮、M18腳杯高度可調+50mm。
内箱材质:T1.0mmSUS201#镜面不锈钢板折弯加工製作。
外箱材质:T1.4mmSS41#冷轧钢板折弯加工製作。
机架材质:T2.0*40*40mm铁方通，两侧整体活动封板。
机台颜色:丝印表干隧道炉经防锈处置惩罚后靜電高溫粉體塗裝，整机为邹纹灰白色。
保温质料:高密度黄色岩棉厚度100mm。
防护标签:装备高温部分加贴高温警示标识。
温度规模:常温～MAX200℃可调。
温度匀称:恒温后空炉150℃单点测温±5℃（收支料段除外）
温度控制:智能温控用具备自动整定和PID参数的自动校正功效。
輸入模式:细密K型熱电偶配合可控硅控制加热。
运风方法:经由风道疏散后顶部笔直运风，循环运风設計，均勻性佳。
运风电机:長軸型高温馬達2組配強力型多翼式風輪。
进风口:￠90mm调理风盘，排风口:￠90mm可调理风阀。
加热元件:丝印表干隧道炉接纳红外线电热管+热风循环，加热功率:18KW。
升温速率:空炉常温～100℃小于15分钟.
运送网带:宽500mmT0.7mm铁氟龙布带+导条。
运送速率:减速电机配合变频器1-6m/min恣意调速。
运送高度:运送带外貌距离地面750+30mm可调。
清静掩护:超溫阻止加熱並警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向避免器等…合乎國際清静標準。
清静标识:所有带电外露部位加装绝缘掩护罩，危险处贴有警示标识，电柜防护品级IP54。
使用条件:主電源接纳AC220V/380V/50Hz三相五線制，情形相对湿度40%-50%,温度为20-30摄氏度；气管负载压缩空气压力大于5bar。
注重事项:烘烤的产品不可含有高濃度易燃、易爆挥发性氣體或溶剂。
东莞人生就是博(中国区)官方网站烘烤装备厂家生产:丝印表干隧道炉,数码管丝印表干隧道炉,表干丝印隧道炉,印刷烘干隧道炉,丝网印刷干燥炉,表干固化炉,电热隧道炉,热风隧道炉,红外线隧道炉,无尘清洁隧道炉,点胶固化隧道炉,丝印烘烤隧道炉,滚涂烘干隧道炉,浸漆固化隧道炉,灌胶隧道烘烤炉,高温隧道炉等装备研发制造.
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘；内部清洁无尘； 双重超温掩护,清静更可靠； 内部热风循环，烘烤物件受热匀称； 升温时间快,温度稳固精准； 海内一流的隔热、断热、保温手艺，密封效果优； 机体外壳温度低，对室内情形温度影响较�。� 多种加热及运风方凭证产品设定；节能省电、清静环保。 | 可充氮气气氛掩护,告竣无氧化烘烤情形。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以遵照色卡指定色彩制作。 |
| ※凭证烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，接待来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭证SSR、SCR、SSPR等电力自动调解器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
