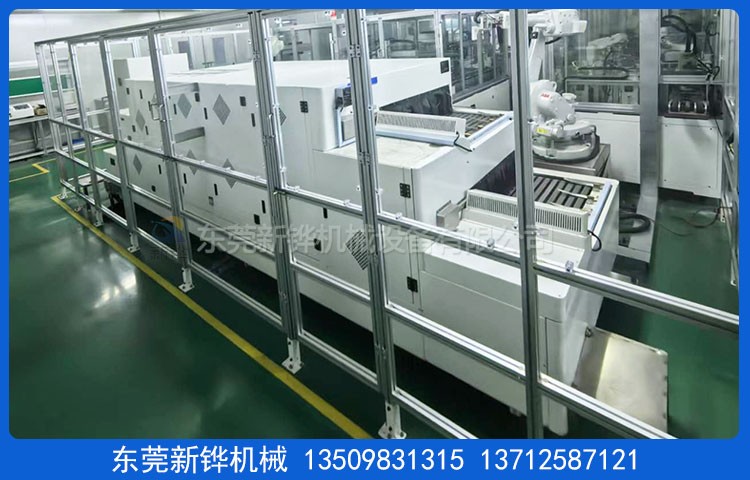

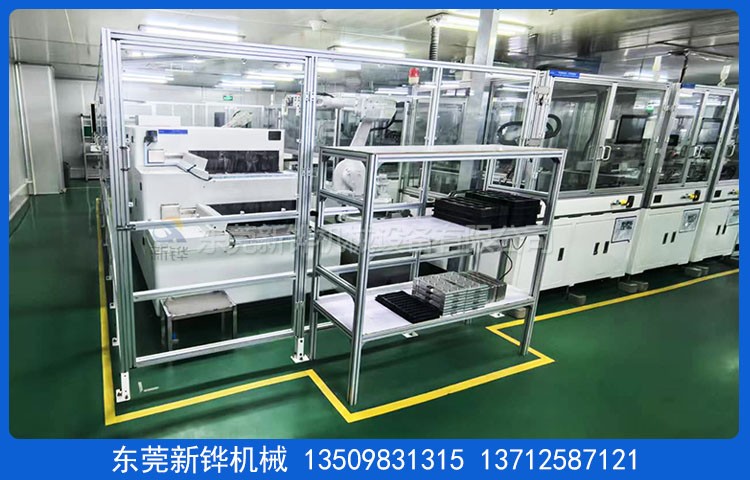

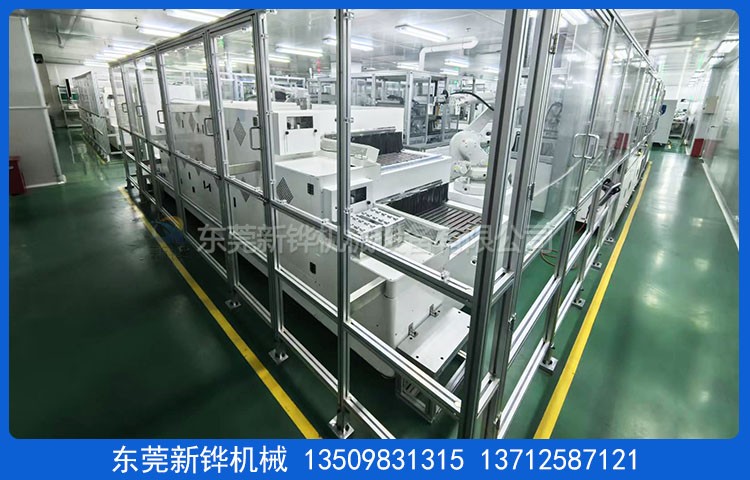

装备名称:双层热风隧道炉
装备型号:XHSO-TQS9-2T
装备电源:AC380V 3φ 50HZ 53KVA
上层尺寸:烘烤炉尺寸:L2800×W920×高160mm（内空）
运送线尺寸:L3900×W860×高1100mm
上层尺寸漫衍:进料段500mm；加热段2800mm（升温区400mm，恒温区2200mm，隔温区200mm，分3区控制温度）；出料600mm(含夹料100mm) 。
下层尺寸:烘烤炉尺寸:L3900×W840×高150mm（内空）
运送线尺寸:L5000×W860×高650mm
下层尺寸漫衍:进料500mm,加热段3900mm（含两头隔温区150mm，分3区控制温度）,出料600mm(含夹料100mm) 。
磨练方法:侧面分层活动磨练电机/电热管组件 。
出料装置:上、下二层加装导条及微动开关检测产品 。
内箱材质:T1.2mm厚SUS201#不锈钢板氩弧全密封满焊加工制作 。
外箱材质:T1.5mm 厚SS41#冷轧钢板折弯加工制作 。
机架材质:T3.0*50*50mm 铁方通焊接成型，外罩T1.2mm SS41#冷轧板 。
脚轮脚杯:底部装置3寸活动脚轮，M20地脚螺丝高度可调理 。
机台颜色:双层热风隧道炉经防锈处置惩罚后静电高温粉体涂装（色卡:ZCM-1405A） 。
保温结构:保温棉:优质白色硅酸铝棉，保温厚度50-80mm+外罩封板 。
密封条:?20mm耐高硅胶密封条密封处置惩罚，雅观无污染 。
防护标签:装备高温部分加贴高温警示标识 。
外表温度:左右两侧机台外罩外貌温度≤35度，产品收支时会有热量带出收支炉口外罩外貌温度不包括在≤35度以内 。
温控方法:台达温度�？榕浜瞎烫鹘馄骺刂�, 输入模式为细密 K型热电偶；温控系统具备自动整定和PID参数的自动校正功效 。
温度规模:上层室温-MAX200℃可调理；下层室温-MAX150℃可调理 。
温度匀称度:恒温30分钟满载上层135℃±5-6℃，下层65℃±5℃ 。
上层加热:2800mm前、中、后3*3结构9个测温探头，测温高度140mm 。
吸热罩:前后测温探头2个 。
下层加热:3900mm前、中、后3*3结构9个测温探头，测温高度140mm 。
吸热罩:前后测温探头2个 。
测温探头:电箱防呆航空插头+机箱快插转接+炉内活动抽拉导轨装置 。
操作系统:触摸屏:威纶通触摸屏，装备为人机操作界面:运送速率、风机、加热、温度、温度曲线等参数直接设定 。
可编程控制器:三菱PLC可编程控制器，自力分体电控箱（前后装置电料） 。
运风方法:马达经由风道疏散后从上到下送风吹向产品，循环运风设计 。
运风电机:长轴型烤箱专用马达多组配多翼式镀锌风轮 。
加热系统:加热器:SUS201无缝电热管+热风循环+电流检测�？� 。
加热功率:上层21KW+下层27KW=48KW 。
升温速率:约8.5℃/min,空炉常温～150℃约需时间20分钟 。
上层烘烤时间:3800S；
下层烘烤时间:7200S；
运送链板:长860*宽36mm*T2.0mm201#折弯链板+201#C2042链条 。
上层链速:0.588mm/S；链速0.3-1mm/S可调理；
下层链速:0.541mm/S；链速0.3-1mm/S可调理；
运送动力:万鑫减速电机+易能变频器调速+编码器监测链速 。
运送高度:1100mm（上层），650mm（下层） 。
运送导向板:上下料位置装置T5mm治具导向板 。
冷却方法:出料段装置冷却横流电扇配电流调解器调速（位于风机那一面） 。
清静�；�:电热管检测电流故障报警；超温阻止加热并警报装置；马达、电热过电流�；�；控制回路短路及过载�；�；泄电断路器�；ぁ⒌缭茨嫦虮苊馄鞅；�；触摸屏开机画面按客户要求，内页参数易损件寿命提醒功效和设定；三色信号指示灯（红色故障指示，黄色待机指示，绿色运行指示）；所有地线拉到地线铜排处统一接线，直接接地 。
清静标识:所有带电外露部位加装绝缘�；ふ�，危险处贴有警示标识，电柜防护品级IP54 。
使用条件:主电源接纳AC 220V/380V/50Hz三相五线制；烘烤的产品不可含有高浓度易燃、易爆挥发性气体或溶剂 。
参考标准:炉温匀称度按GB9452-1988或JB/T6049-1992执行；电热装备的清静性按GB5959.1-1986,GB5959.4-1992执行；JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和装置规范/筑炉守则》；GB10067.1/4－88《电热装备/间接电阻炉基本手艺条件和通用部分》
售后服务:装备自送货之日起质保期为壹年，质保期内爆发非人为质量问题免费维修；易损件电热管、密封条质保期为6个月；质保期外装备配件消耗造成的故障本公司酌情收取工本费；免费提供装备的程序编写及输入、故障扫除、操作、一样平常维护等培训内容；免费提供一样平常手艺咨询和故障处置惩罚服务,未必期对装备使用状态举行质量跟踪 。
验收标淮:装备调试完成30天内为验收时间，以双方签订的手艺协议书为标淮；装备交付时附装备说明书、操作手册、主要部件说明书、软件备份各1份 。
交货日期:签订条约收到订金确认图纸之日起60天人生就是博(中国区)官方网站厂内验收；装置调试时间为货到工厂之日 2 天内完成 。
东莞市人生就是博(中国区)官方网站机械装备生产:双层热风隧道炉,双层隧道炉,双层烤炉,热风隧道炉,双层结构隧道炉,热风循环隧道炉等相关装备 。
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘；内部清洁无尘； 双重超温�；�,清静更可靠； 内部热风循环，烘烤物件受热匀称； 升温时间快,温度稳固精准； 海内一流的隔热、断热、保温手艺，密封效果优； 机体外壳温度低，对室内情形温度影响较� �； 多种加热及运风方凭证产品设定；节能省电、清静环保 。 | 可充氮气气氛�；�,告竣无氧化烘烤情形 。 控制系统、料盘、推车可依客户需要选择配备 。 颜色选择图例
客户可以遵照色卡指定色彩制作 。 |
| ※凭证烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，接待来电咨询 。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出，可凭证SSR、SCR、SSPR等电力自动调解器 。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器 。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
